VMware仮想化環境のハードウェア、ハイパーバイザー、ゲストを一元監視

このブログでは、VMware vSphereによるサーバー仮想化環境を監視するポイントと方法をご紹介します。

文：ジュピターテクノロジー　やすだ

はじめに

サーバーリソース効率化、サーバー集約など多くのメリットをもたらすサーバーの仮想化。

マーケットリーダーであるVMware vSphereによるサーバー仮想化を利用する機会も多いのではないでしょうか？

サーバー仮想化は多くのメリットを提供する一方、その構成は物理環境よりも複雑です。仮想化環境の可用性を監視するためには、仮想化環境の構成レイヤーを理解する必要があります。

VMware vSphere仮想化環境の構成:3つのレイヤー

VMware vSphereによるサーバー仮想化環境の構成はハードウェア、ハイパーバイザー、ゲスト仮想マシン、この3つのレイヤーで成り立っています。

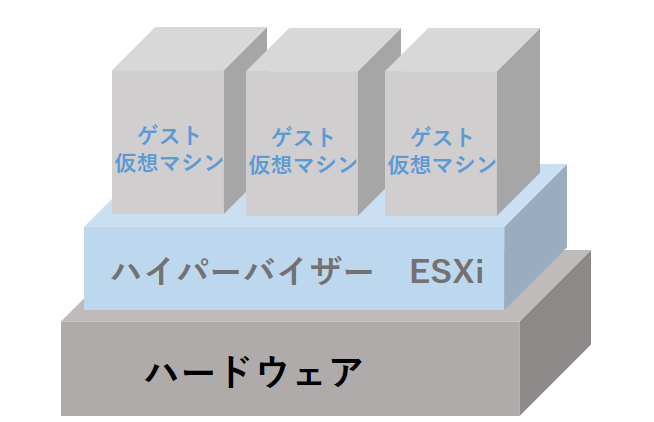

仮想化環境構成イメージ

3つのレイヤーそれぞれで可用性を確保します。このレイヤーそれぞれが監視するポイントとなります。

3つのレイヤーそれぞれの監視方法

3つのレイヤーはそれぞれの監視方法があります。

・ハードウェア

HPEのiLO、DELLのiDRACなどのハードウェアベンダー専用監視ソフトウェア（もしくはハードウェア）機能を利用して監視
各種ハードウェアコンポーネント（温度、ファン、電源、ディスクなど）の状態監視

・ハイパーバイザー

vSphere管理機能から監視
CPU、メモリ、ストレージなどのパフォーマンスデータ、仮想マシンの健全性など

・ゲスト仮想マシン

仮想マシンのOS経由で監視
一般的なサーバー可用性監視、アプリケーションやサービス監視など

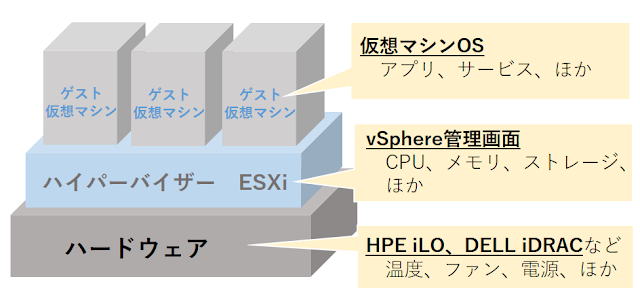

各レイヤーはそれぞれの方法で監視

このようにそれぞれのレイヤーにはそれぞれの監視方法が必要です。それぞれ別の 管理画面にアクセスするため管理が煩雑になります。

PRTG Network Monitor ですべてのレイヤーを一元監視！

弊社取り扱いのオールインワンネットワーク監視ソフトウェアPRTG Network Monitor

（PRTG）ならすべてのレイヤーをWeb管理画面で一元監視できます。複雑な設定は不要！センサー（PRTG組み込み済み監視項目）を選ぶだけ。

PRTGによる監視例を紹介します。

・ハードウェア

監視例：HPEのiLO経由の監視
iLOの管理IPアドレスでデバイス（監視対象）登録、SNMPの資格情報を確認。
🔎「SNMP HPE ProLiant システム正常性」センサーを追加

HPE ProLiant システム正常性センサーの全般画面

各種ハードウェアコンポーネント（温度、ファン、電源、ディスクなど）の状態を監視

※iLOのSNMP機能を事前に有効化する必要があります。

・ハイパーバイザー
ESXi管理IPアドレスでデバイス（監視対象）登録、VMware/XenServer の資格情報（ESXi管理者情報）を登録
各種VMwareセンサーを追加
🔎「VMware ホストパフォーマンス（SOAP）」センサー

VMwareホストの各種リソース状態を監視

VMware ホストパフォーマンス（SOAP）センサーの全般画面

🔎「VMware Datastore（SOAP）」センサー

データストアの状態を監視

VMware Datastore（SOAP）センサーの全般画面

他にも以下のセンサーがあります。

🔎「VMware 仮想マシン（SOAP）」センサー

　ゲスト仮想マシンの稼働状態を監視

🔎「VMware ホストハードウェアの状態（SOAP）」センサー

🔎「VMware ホストハードウェア（WBEM）」センサー

　ハードウェアの正常性を監視

・ゲスト仮想マシン

ゲスト仮想マシンのIPアドレスでデバイス（監視対象）を登録
必要な監視のセンサーを追加
ウィザードからかんたん検索
 例： Ping、Windowsサービス、各種パフォーマンス監視など



ウィザードでかんたん検索

日本語ヘルプで迷わない

おわりに

PRTGで仮想化環境のすべてを一元監視できます。

アラート通知も一元化、監視データのグラフ表示、レポート生成可能。仮想化環境だけではなく、ネットワーク機器、DB、物理サーバー、クラウドなどネットワークのすべてを一元監視することができます。
